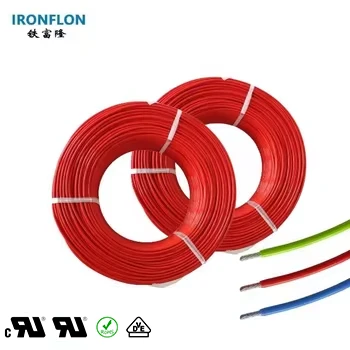

ETFE 절연 전선

기능:도체는 전기(자기) 에너지와 정보를 전달하고 전자기 에너지 변환의 특정 기능을 실현하는 전선 및 케이블의 구성 요소입니다.

재료:주로 구리, 알루미늄, 구리 합금, 알루미늄 합금과 같은 비코팅 도체; 주석 도금 구리, 은도금 구리, 니켈 도금 구리와 같은 금속 코팅 도체; 구리 도금 강철, 구리 도금 알루미늄, 알루미늄 도금 강철 등과 같은 금속 도금 도체 등이 있습니다.

기능:절연층은 도체나 도체의 추가 층(예: 내화성 마이카 테이프) 주위에 감겨 있으며, 그 기능은 도체가 해당 전압을 견디지 못하도록 절연하고 누설 전류를 방지하는 것입니다.

압출 단열재에 일반적으로 사용되는 재료는 폴리염화비닐(PVC), 폴리에틸렌(PE), 가교 폴리에틸렌(XLPE), 저연성 할로겐 프리 난연 폴리올레핀(LSZH/HFFR), 불소 플라스틱, 열가소성 탄성(TPE), 실리콘 고무(SR), 에틸렌 프로필렌 고무(EPM/EPDM) 등입니다.

기능:전선 및 케이블 제품에 사용되는 차폐층은 실제로 완전히 다른 두 가지 개념을 가지고 있습니다.

첫째, 고주파 전자파(예: 무선 주파수, 전자 케이블) 또는 약한 전류(예: 신호 케이블)를 전달하는 전선 및 케이블의 구조를 전자파 차폐라고 합니다. 목적은 외부 전자파의 간섭을 차단하거나 케이블 내의 고주파 신호가 외부 세계와 간섭하는 것을 방지하고 전선 쌍 간의 상호 간섭을 방지하는 것입니다.

둘째, 중·고압 전력 케이블의 구조는 도체 표면 또는 절연 표면의 전계를 균등화하는 것을 전계 차폐라고 합니다. 엄밀히 말하면 전계 차폐는 "차폐" 기능을 필요로 하지 않고 전계를 균등화하는 역할만 합니다. 케이블을 감싸는 차폐는 일반적으로 접지됩니다.

전자파 차폐 구조 및 재료

① 브레이디드 차폐:주로 맨구리선, 주석도금 구리선, 은도금 구리선, 알루미늄-마그네슘 합금선, 구리 평편테이프, 은도금 구리 평편테이프 등을 사용하여 절연심, 전선쌍 또는 케이블 심선 바깥쪽에 편조합니다.

② 구리 테이프 차폐:부드러운 구리 테이프를 사용하여 케이블 코어 바깥쪽을 덮거나 수직으로 감싼다.

③ 금속 복합 테이프 차폐:알루미늄 호일 마일라 테이프나 구리 호일 마일라 테이프를 사용해서 전선 쌍이나 케이블 코어를 감거나 수직으로 감습니다.

④ 포괄적인 차폐:다양한 차폐 형태에 따른 종합적 응용. 예를 들어, 알루미늄 호일 마일라 테이프로 감싼 후 수직으로 얇은 구리선을 감싼다(1-4). 구리선은 차폐의 전도 효과를 높일 수 있다.

⑤ 개별 차폐 + 전체 차폐:각 와이어 쌍 또는 와이어 그룹은 알루미늄 호일 마일라 테이프 또는 구리선을 따로 땋아 차폐한 다음 케이블이 연결된 후 전체 차폐 구조가 추가됩니다.

⑥ 감싸는 차폐:얇은 구리선, 구리 플랫 테이프 등을 사용하여 절연 전선 코어, 전선 쌍 또는 케이블 코어를 감습니다.

덮개의 기능은 케이블을 보호하는 것이고, 심선은 절연을 보호하는 것입니다. 끊임없이 변화하는 사용 환경, 사용 조건 및 사용자 요구 사항으로 인해 덮개 구조의 유형, 구조적 형태 및 성능 요구 사항도 다양하며, 이는 세 가지 범주로 요약할 수 있습니다.

하나는 외부 기후 조건, 가끔씩 발생하는 기계적 힘, 일반적인 밀봉 보호(예: 수증기 및 유해 가스의 침투 방지)가 필요한 일반 보호층을 보호하는 것입니다. 큰 외부 기계적 힘이 가해지거나 케이블 무게를 견뎌야 하는 경우 금속 갑옷 층의 보호층 구조가 필요합니다. 세 번째는 특수 요구 사항이 있는 보호층 구조입니다.
